高頻動態壓力傳感器/變送器

所屬分類：高頻動態壓力傳感器變送器
產品標簽：SUAY50高頻壓力傳感器高頻動態壓力傳感器動態壓力傳感器爆破壓力傳感器沖擊波壓力傳感器，采用德國進口壓敏元件，具有高的固有頻率，寬廣優良的帶寬，亞微妙的上升時間（極為陡峭的上升沿）、干凈的幅頻特性曲線。量程范圍：-100Kpa~0-10Kpa...100Mpa，可根據用戶需要標定量程，帶寬有0-3KHz，0-20kHz，0-200KHz三款可選。適用于化爆、燃?xì)獗啤⒐艿纼?nèi)爆破試驗、兵器爆破實驗等沖擊波壓力的動態測量，液壓機械快速測壓、動態壓力的變化趨勢檢測等工況。

產品范圍

高頻壓力傳感器高頻動態壓力傳感器適用工況：
燃?xì)獗▽嶒?/span>
液壓動力機械實驗
瞬間沖擊壓力檢測
動態往復壓力檢測
化爆實驗
水下兵器實驗
路橋縮模試驗
軌道交通模擬實驗
航空航天模擬實驗

QQ實時溝通

高頻動態壓力傳感器/變送器

產品詳情

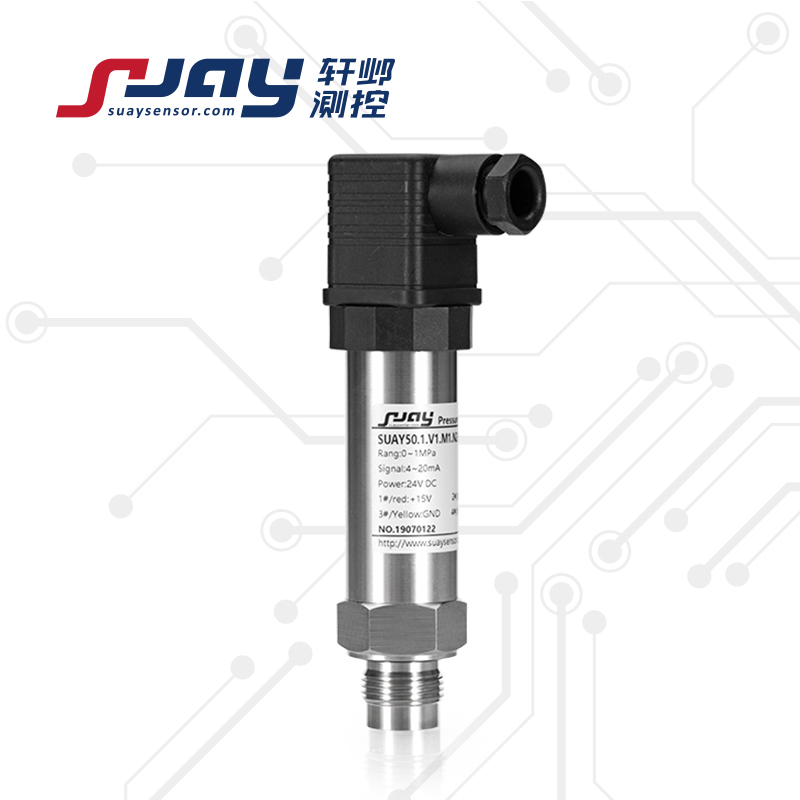

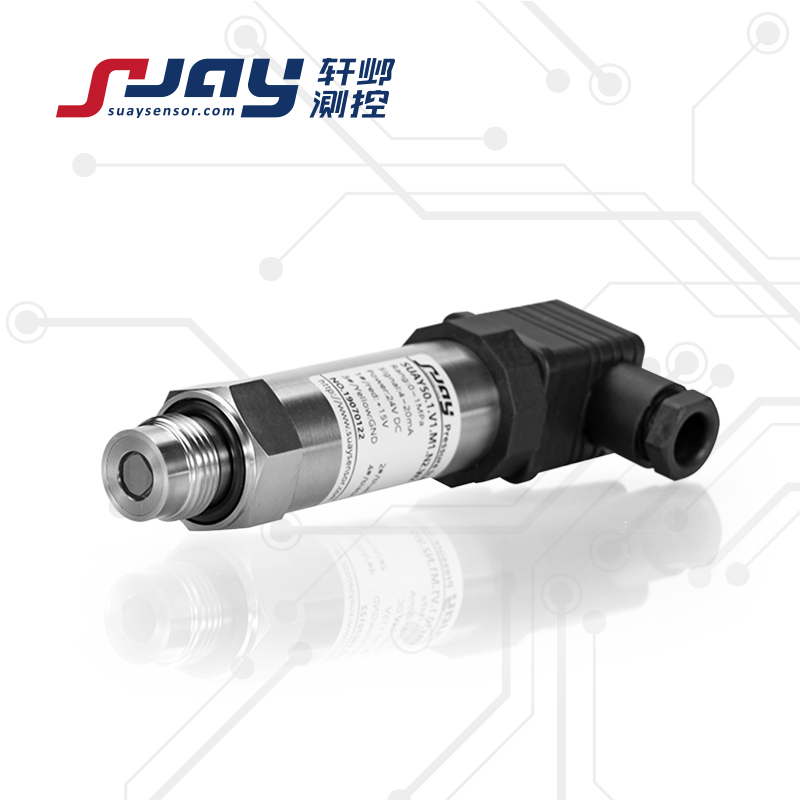

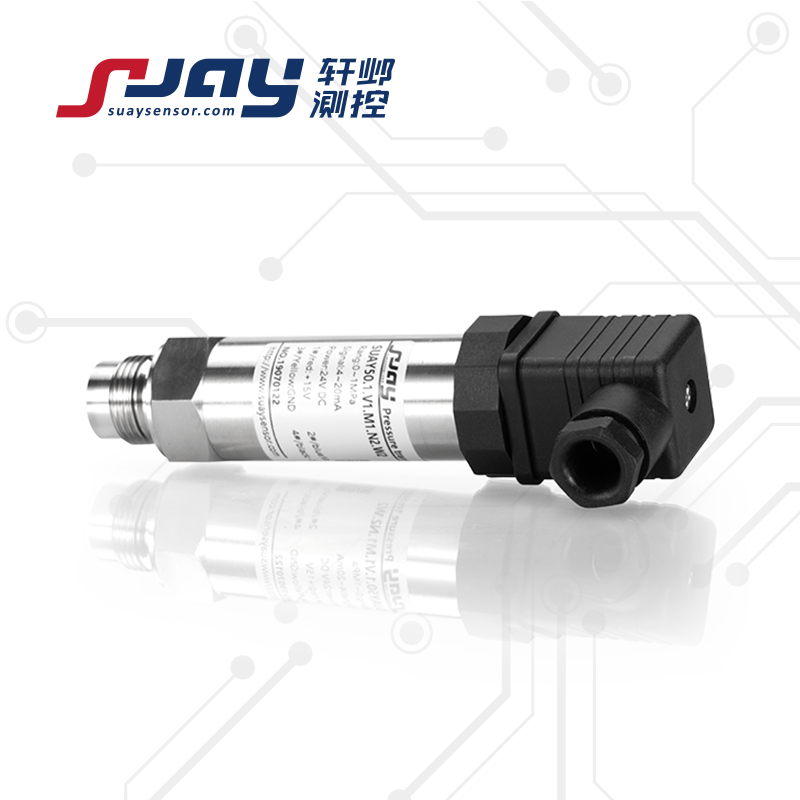

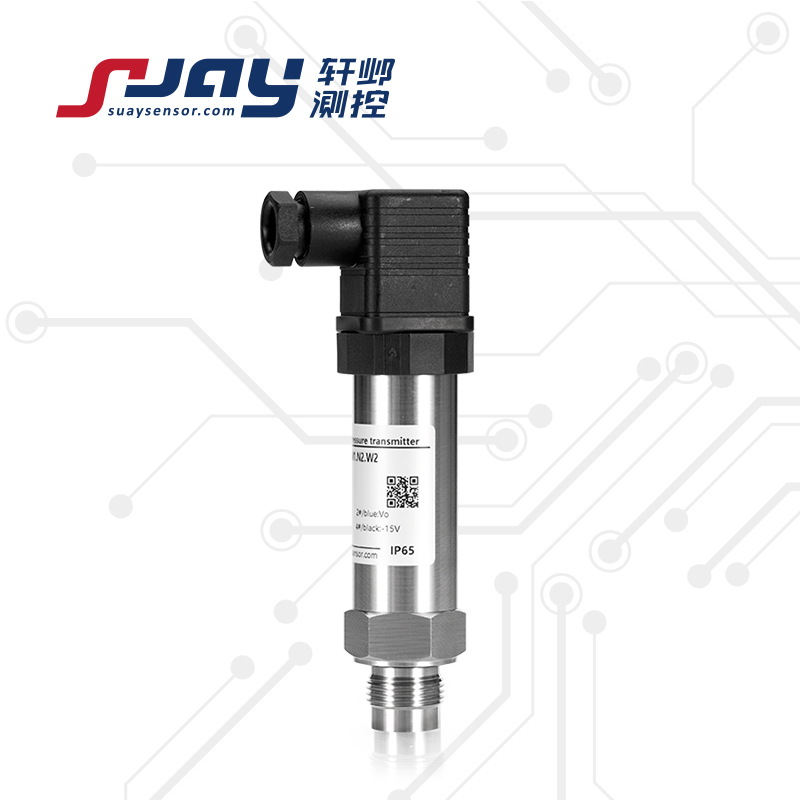

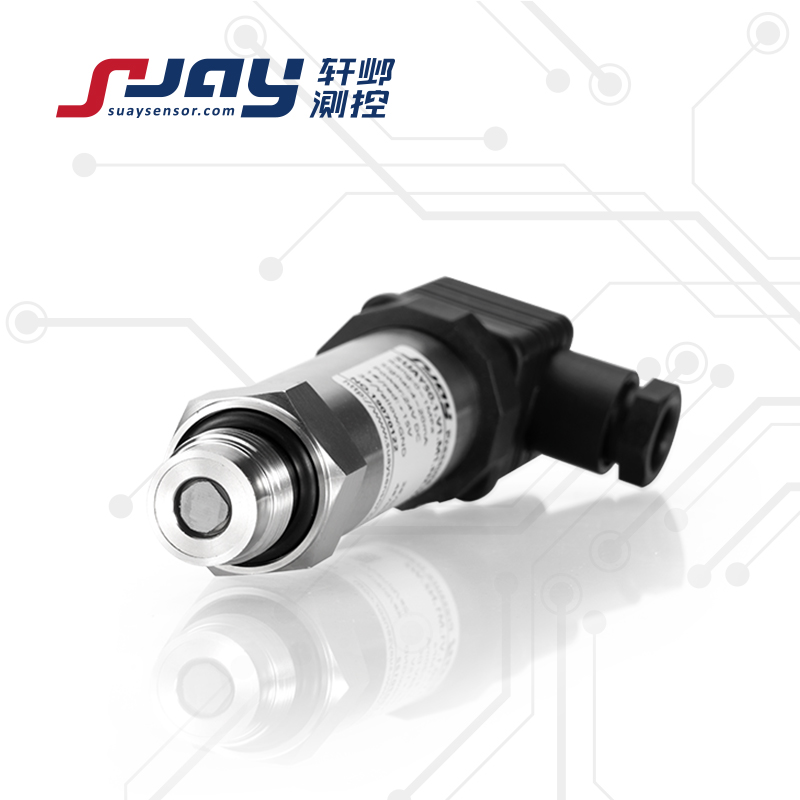

SUAY50高頻壓力傳感器/高頻動態壓力變送器是采用德國微機械加工技術，利用硅優良的楊氏彈性模量力學特性，低阻抗，小尺寸的感壓核心，從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬，以及亞微妙的上升時間（極為陡峭的上升沿）、干凈的幅頻特性曲線，使其非常適合應用于軍事工程、化爆實驗、石油勘采與試井、材料力學、土木工程學、巖土力學、液壓動力機械試驗、縮模試驗、軌道交通等科學實驗和生產實踐中，得到不失真且快速變化的動態壓力波形與有效壓力值，配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響專用信號處理電路，使其成為動態測壓的首選。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

高頻壓力傳感器特點：

高固有頻率，寬廣的通頻帶
uS級的上升時間，陡峭的上升沿
干凈的幅頻特性曲線
先進、穩定的處理電路，抗干擾性能優良

產品性能指標：

測量范圍	-100KPa~0-10KPa...1MPa...100MPa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
固有頻率	180KHz-500KHz 500KHz-1MHz 1MHz-2MHz
變送器帶寬	0-1KHz...3 KHz 0-20 KHz 0-200 KHz
上升時間	0-60...100uS 0-1...3uS 0-0.2...5uS
信號輸出/供電	0-5V 0-10V	±15VDC（典型）
	4-20mA 0-5V 0-10V 1-5V	12-36VDC（典型24VDC）
	mV信號	恒壓源/恒流源
工作溫度	-40～85℃ 特殊使用可達1200℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
過載能力	1.5-2倍滿量程壓力
有效測量壽命	﹥106壓力循環（P:10-90%FS）
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
抗振動性	20g，（IEC 60068-2-6）
抗沖擊性	20g， 11mS
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5（典型）； G1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	插頭型（IP65）電纜型（IP67）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
產品重量	約200克

注：①包含非線性、遲滯和重復性

選型參數對照表

型號	量程	精度	輸出	安裝螺紋	電氣連接	特定參數
SUAY50	-100KPa~0 ...10KPa ...100MPa 量程可選	4:±0.1%FS 2:±0.25%FS 1:±0.5%FS	A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V0:定制	M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M0:定制	N1:直出2米 N2:赫斯曼插頭 N3:航空插頭	W1:1-3KHz W2:20KHz W3:200KHz E:本案防爆
SUAY50.2.V1.M1.N1.W2.E
